Teplovzdušné topení

K rozvodu teplého vzduchu využíváme teplovzdušný systém nucený,nebo samotížný.

K získání teplého vzduchu slouží pozinkovaný teplovzdušný výměník, který je umístěn na krbové vložce, samovolně nasává vzduch z pod vložky, ohřívá se od litinového obalu a tlačí se do rozvodu přes vrchní vývody.

Vývody mohou být 1- 4 a o průměru 100, 125, 150mm.



DRUHY ROZVODŮ TEPLOVZDUŠNÝCH SYSTÉMŮ:

SAMOTÍŽNÝ

využívá se do výšky maximálně 10 metrů a šířky 4 metrů.

NUCENÝ (aktivní)

nasává teplý vzduch ventilační jednotkou(která je umístěna do 4,5m od ohniště) z teplo-vzdušného výměníku a rozvádí ho do jednotlivých vývodů (max.délka jedné větve od ventilační jednotky by neměla být větší než 10 metrů). Ventilační jednotka lze zvolit v různých kubaturách (od250m3-800m3) K rozvodu teplého vzduchu se využívají kulaté flexibilní hadice (izolované), nebo plochý rozvod, který není tolik náročný na místo.



Teplovzdušný systém-aktivní

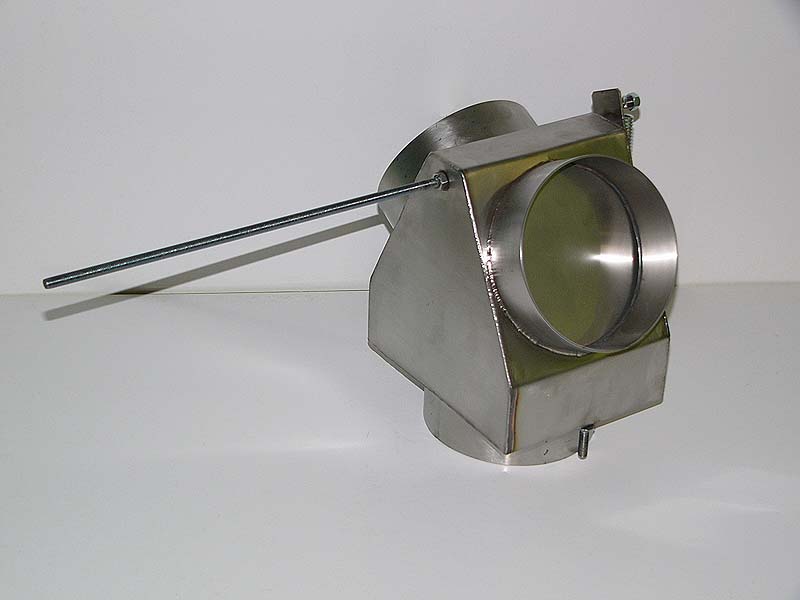

1.    bypass   Bypass (používá se k letnímu provozu)

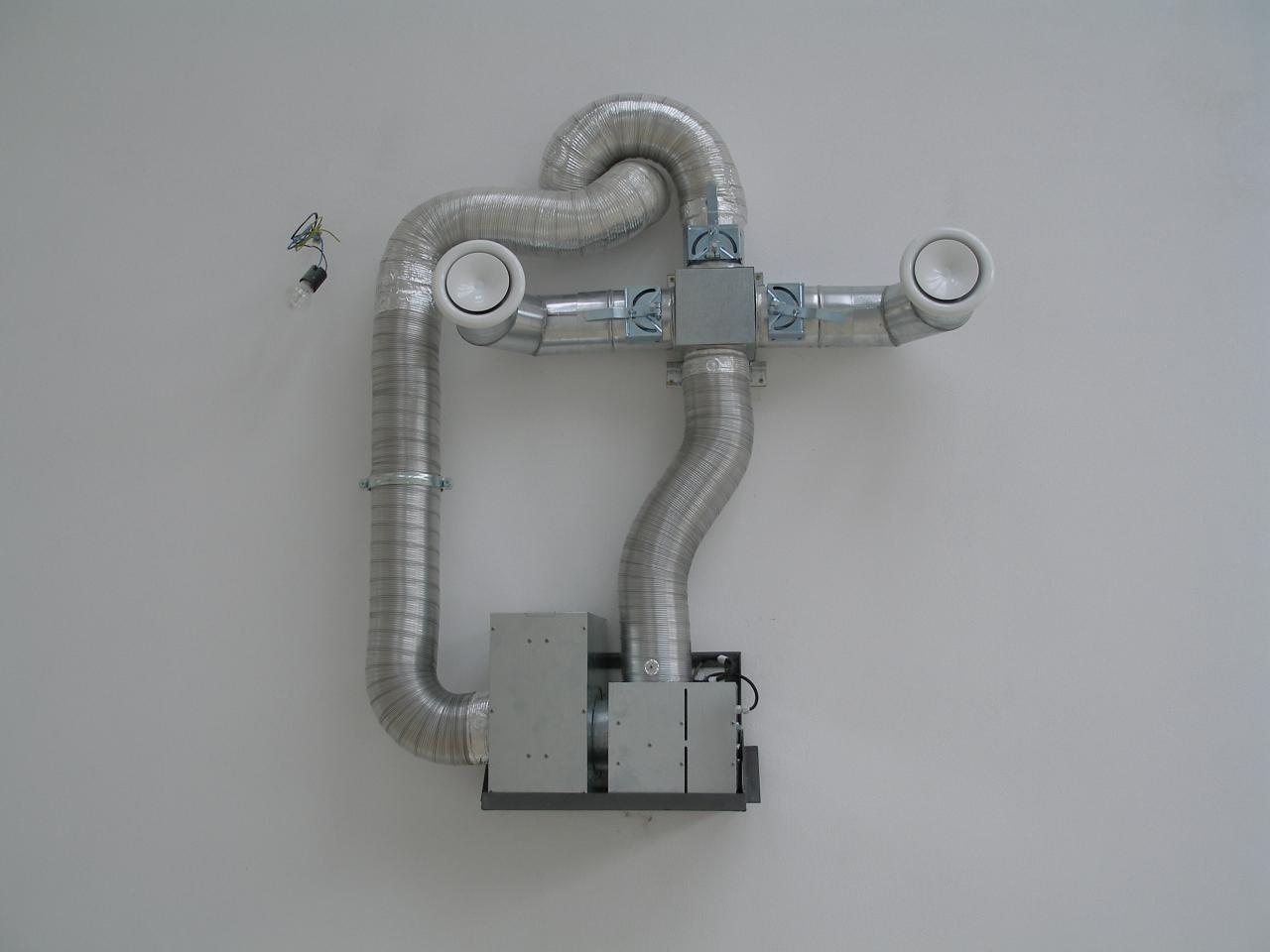

2. rozvod Filtr a ventilační jednotka (vysává teplý vzduch z krbové vložky)

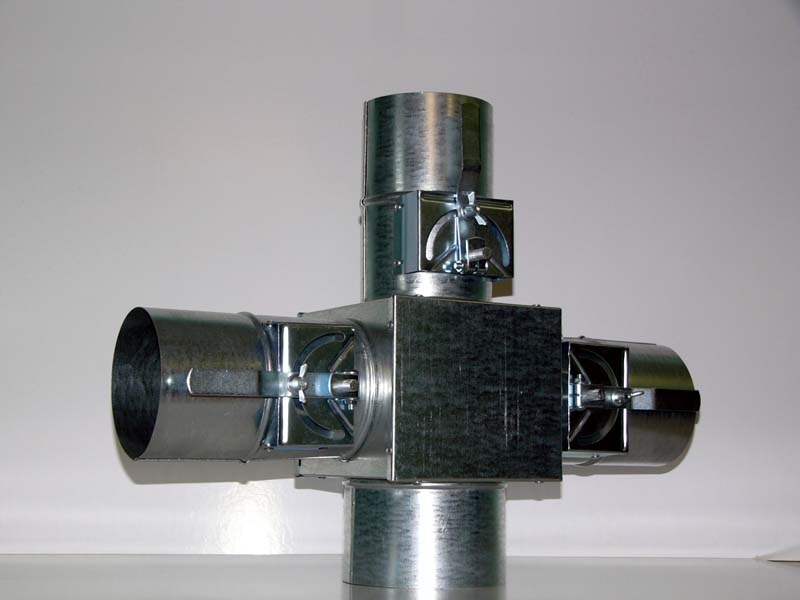

3. rozvodný kříž Rozvodný kříž rozvádí teplý vzduch do dalších místností (lze zvolit s ovládacími klapkami)
4.   Krbová vložka s teplovzdušným výměníkem

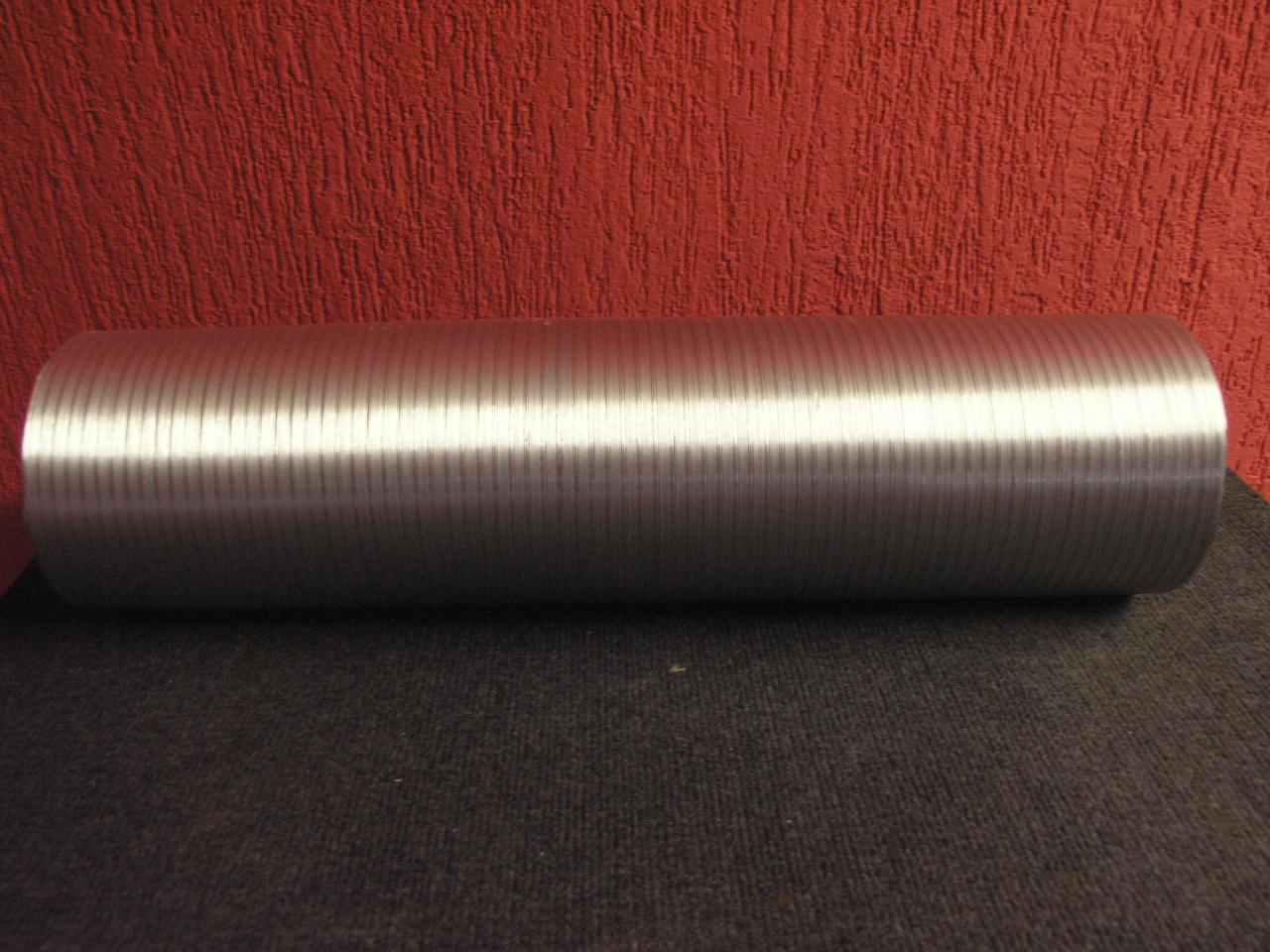

5. hliníková hadice Hliníková hadice (vložená do izolačního pouzdra slouží jako teplovod)
6.   Vracečka ke krbu ukončená mřížkou (zajišťuje cirkulaci teplého vzduchu)

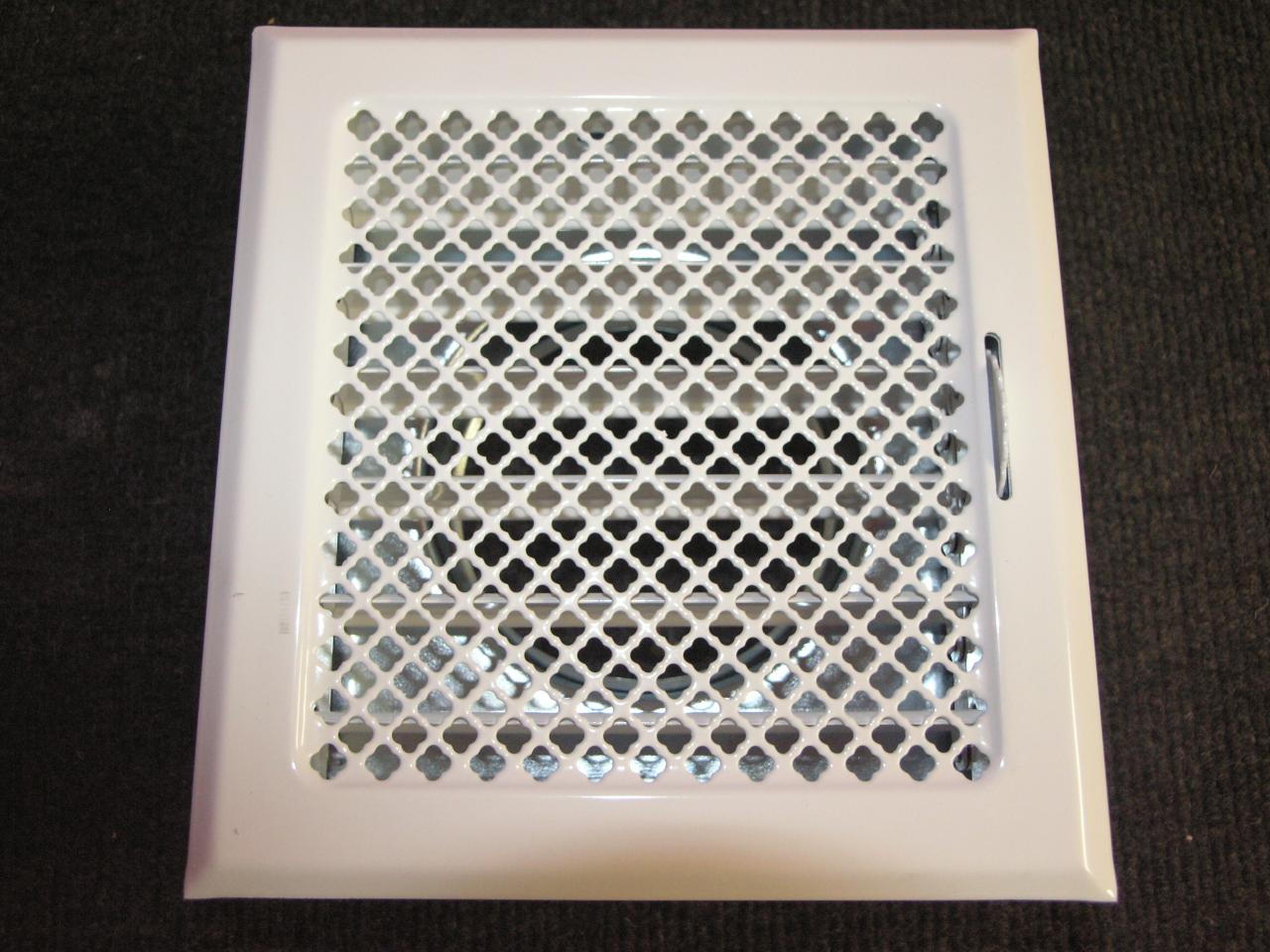

7. mřížka Mřížky (je možno zvolit s regulací)

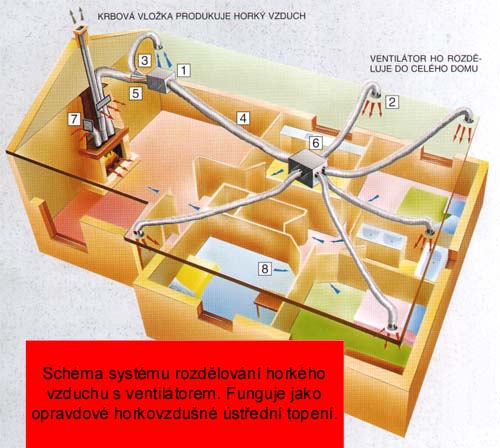

Schéma
