Teplovodní výměníky

V rámci využití tepla z krbových vložek jsou v našem výrobním programu originální teplovodní spalinové výměníky s jednookruhovým i dvoukruhovým ohřevem vody,díky kterým můžete teplo rozvést do topných těles po celém domě a zároveň si ohřívat například užitkovou vodu.

* Pro výběr ideálního propojení teplovodního výměníku s krbovou vložkou doporučujeme konzultaci s odborníky naší firmy. Jako výrobci poskytujeme 3 letou záruku.

Schéma teplovodního systému s kombinovaným teplovodním výměníkem

1. Automatický odpouštěcí ventil se zdvojeným teplotním čidlem 95oC (a - plášť, b - spirála)
2. Automatický dopouštěcí ventil (a - plášť, b - spirála)
3. Zpětná klapka
4. Čerpadlo
5. Filtr
6. Topný okruh
7. Termostat pro chod čerpadla
8. Přívod studené vody pro dopouštěcí ventil
9. Zaústění pro přepad

Zapojení kombinovaného teplovodního výměníku do systému užitkové vody

1. Automatický odpouštěcí ventil se zdvojeným teplotním čidlem 95oC (a - plášť, b - spirála)
2. Automatický dopouštěcí ventil (a - plášť, b - spirála)
3. Termostat (a - plášť, b - spirála)
4. Třícestný ventil
5. Elektro-ventil
6. Topná tělesa
7. Zpětná klapka (a - plášť, b - spirála)
8. Přívod studené vody pro dopouštěcí ventil
9. Zaústění pro přepad
10. Čerpadlo (a - plášť, b - spirála)
11. Filtr (a - plášť, b - spirála)
12. Termostat zásobníku vody
13. Řídící jednotka (modul)
14. Záložní zdroj
15. Baterie

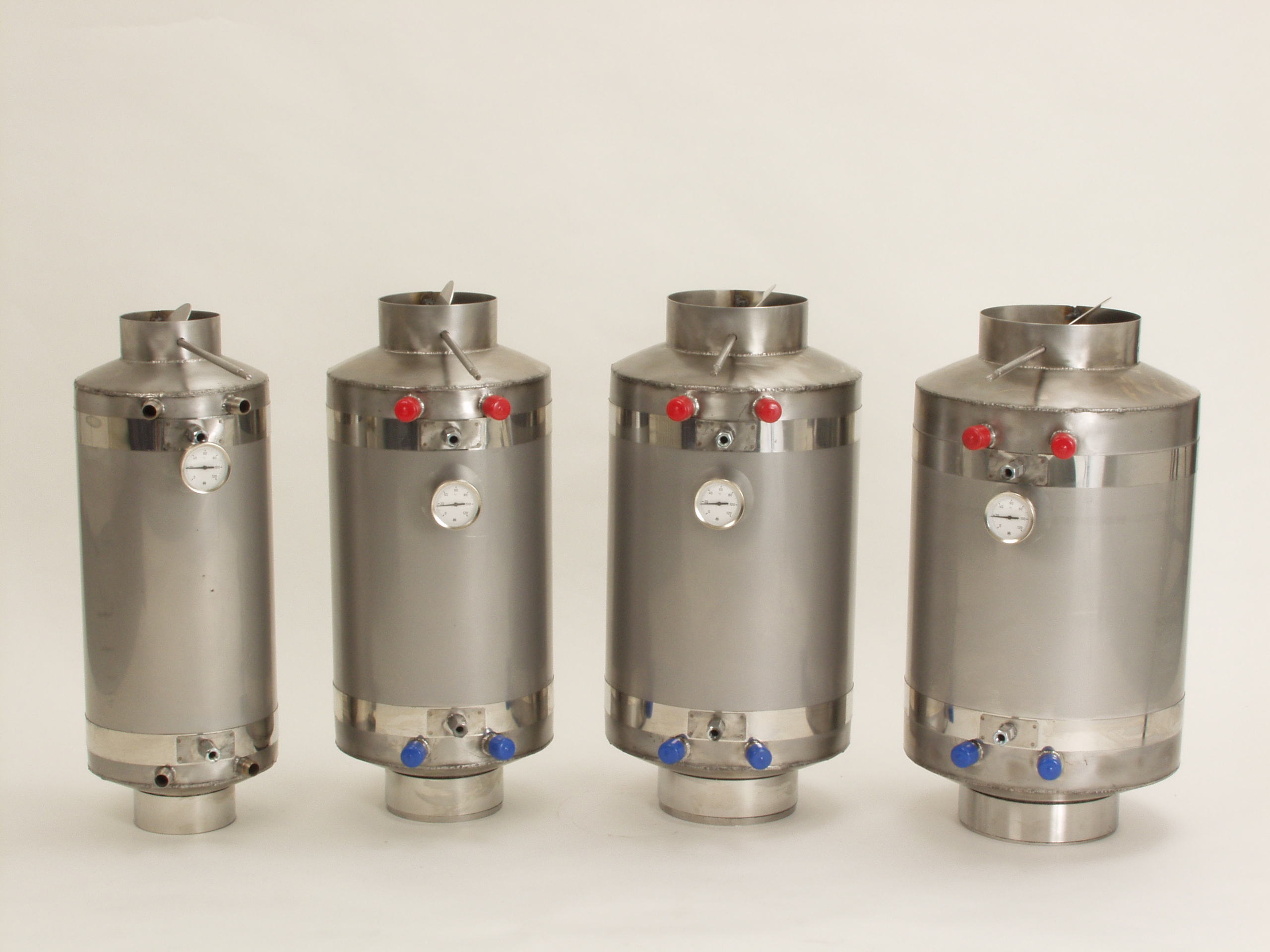

Modely teplovodních výměníků dle průměru
